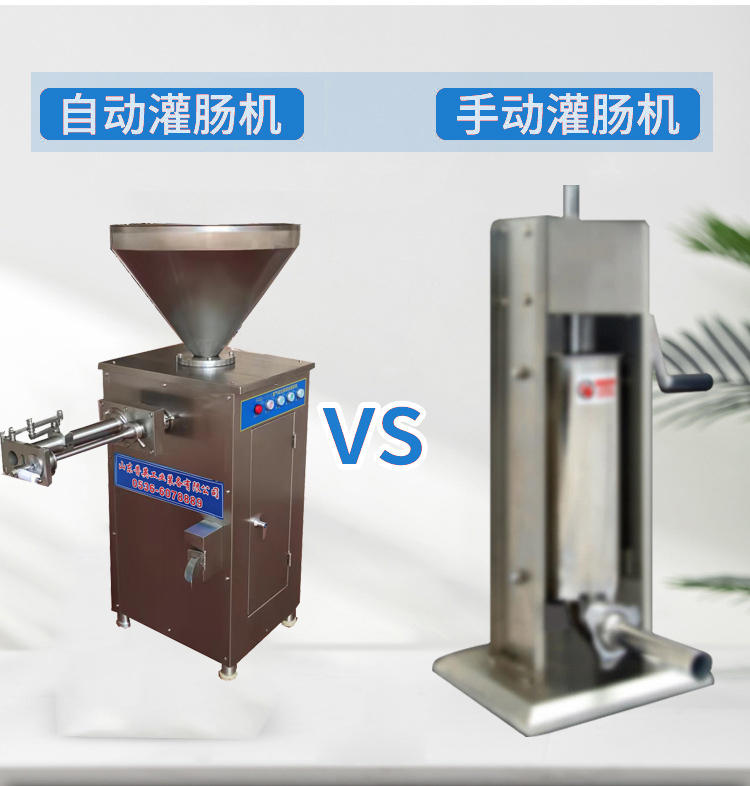

气动定量扭结灌肠机本机是我厂生产的肉糜及小肉粒灌装设备。是生产香肠、风干肠、腊肠的理想设备。该设备外形美观，小巧玲珑，与食品接触部分及外包装全部采用不锈钢制造。易于清洗，清洁卫生，操作简单，定量准确。定量可任意调节，误差仅有2g左右，本机还设置了清洗工序，能方便的取出活塞，进行清洗，动作更加准确并且不易发生故障。

结构简介：

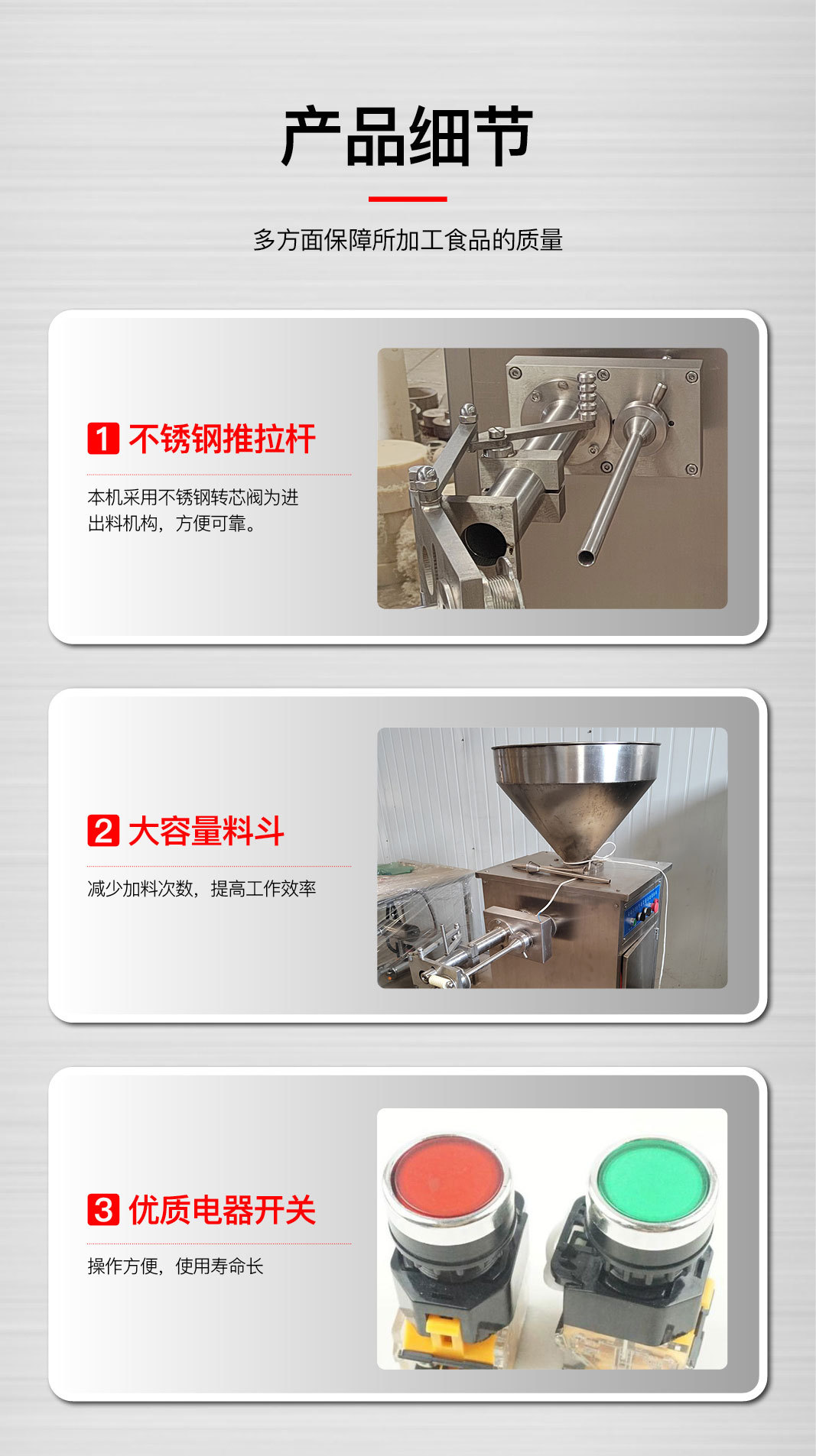

1、本机主要由进料部分、定量部分、主气缸、气缸、转阀气缸、扭结转动系统、扭结器、出料部分等组成。

2、定量部分主要由定量导杆、微调螺母、定位撞块、定位螺钉组成。主要对定量的多少进行调整，根据需要调节。

3、进料部分主要由料斗、定量缸、活塞杆、活塞、密封圈、法兰盘等组成。

4、进料的动力是来自主气缸的气源，由主气缸带动活塞杆控制进料。主气缸的位置在机器的后下方。

5、来自转阀气缸的气源动力用来控制转臂，转臂带动转阀，转阀门的旋转控制出料。

6、扭结系统主要是用压缩空气作动力，将气缸的直线运动转变为旋转运动，通过链轮链条传到扭结器，通过同步联轴器使扭结同步器与肠衣管同步扭转。

主要技术参数：

1、电压：220v 50HZ

2、需用压缩空气压力大于0.5MPa

3、灌装量：20g/次-350g/次

4、灌装速度：42次/分钟

5、料斗容量：57L

6、外形尺寸：850x  550 x 1550（mm）
